2019年1月7日，國家工程建设标准化信息网发布了“住房城乡建设部关于发布行业标准《建筑工程设计信息模型制图标准》的公告”，批准《建筑工程设计信息模型制图标准》為行业标准，编号為JGJ/T448-2018，自2019年6月1日起实施。
《建筑工程设计信息模型制图标准》旨在统一建筑信息模型的表达，保证表达质量，提高信息传递效率，协调工程各参与方识别设计信息的方式，适应工程建设的需求。
1、建筑信息模型的表达

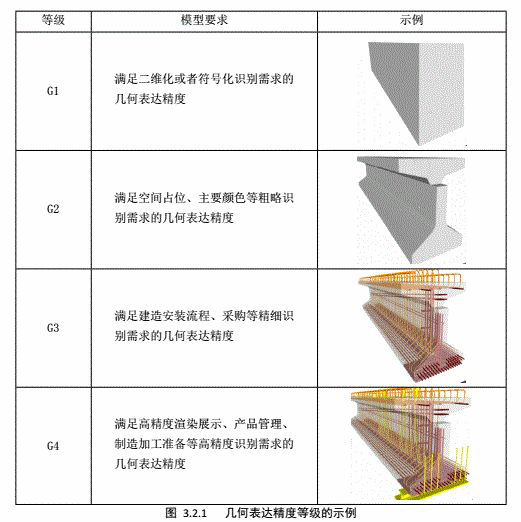

提出在同一工程项目内，应根据项目的应用需求，不同的模型单元可选择不同的表达精度。并对项目各阶段不同模型单元的表达精度进行了说明。
同时针对装配式混凝土预制构件及钢结构的特殊模型单元在设计、加工、安装等阶段进行了详细规划，模型单元表达方式应包含几何信息、属性信息及安装方式等。
2、三维模型工程计量要求
规定了三维模型工程计量的剪切关系及优先等级，同时通过明确构件模型单元的命名规则及分类设置，确保满足项目的应用需求及清单计价规则。
3、模型单元的编号和颜色
对模型单元的编号及颜色进行了要求，有利于各BIM参与方迅速准确掌握构件的专业类别信息，对工程量统计及物资采購提供了极大的便利。
4、视图表达
对交付视图编号及命名方式进行了统一规划，包括视图编号、专业代码、视图名称、描述等，确保了视图表达方式的标准化、规范化。
建筑业的信息化需要在不同阶段、不同专业之间的信息传递标准，《建筑工程设计信息模型制图标准》的发布明确了BIM在设计阶段的模型定义及信息交流规则，為建筑全生命周期的信息资源共享和业務协作提供有力保证。同时，依靠标准化所提供的基础数据、业務模型，促进建筑业管理由粗放型转向精细化管理。
